500KV、220KV、35KV变电站模型仿真模拟实训装置

1、主体装置内容：

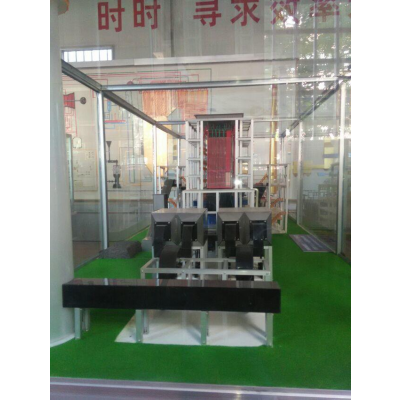

（1）装置外观：完全按照实际变电站的现场一次设备的外观、功能设计制造，外形尺寸以实际变电站按比例缩小制作：隔离开关、断路器、变压器、互感器、母线、避雷器、中央门形架、出线门形架、支持绝缘子、母线构架、架空线等，模型制作具有一定的金属感；整个变电站布置在一个实训室内。

（2）装置上全部接线的A、B、C三相可以分别带有12、24、36V直流电，可以模拟送电、验电、挂地线等正常操作，同时可以实现带电挂地线、带负荷拉合刀闸、线路短路等误操作事故现象，均在计算机软件系统的配合、支持下实现。

（3）系统内容：变电站一次设备、计算机工控系统控制、实训桌、操作功能模块等组成；控制器加上总线技术控制单元，连接设备和自动化系统的数字式双向传输、多分支结构的通信网络；主控机为一台触摸屏控制计算机，如下配置：

CPU ：Pentium   Ⅲ/ Celeron CPU

主频：1GHz 以上

内存：64M 以上

硬盘：20G 以上

光驱＋USB 接口

CAN 通信卡

高分辨率彩色显示器（17″）

2、功能：

（1）以中文菜单的方式显示对电站各设备操作方法的提示。计算机的系统软件是 Windows操作系统下的专用组态软件，系统的硬件配置和功能配置等均通过组态完成。

（2）装置单体设备模拟动作操作演示；装置以计算机，DCS控制输出与模拟装置相连。可以通过计算机下达操作指令，将操作指令转换成执行信号送到装置上演示动作；

（3）提供运行成熟、***可靠、标准化的软件资源，在成熟通用的操作系统环境下开发；软件结构应采用模块化设计，计算机屏上电气设备显示名称,有各设备型号、原理图的符号；

计算机操作信号—模拟开关完成电气功能—配电装置；

接触器动作—隔离开关形象动作—断路器演示分、合闸；

模拟主接线图中各断路器、隔离开关的分、合闸信号。

模拟实现各断路器和电动隔离开关的操作；

模拟断路器、隔离开关的停、送电倒闸操作；

模拟变压器的停、送电倒闸操作；

模拟对被控设备的控制操作，包括对某一组单独控制或整个装置的程序控制；

模拟实现对系统设备运行状态的实时监视和故障报警。

配有完整的变电站电气主接线图；

（1）控制响应时间：＜3s

（2）信息响应时间：＜3s

（3）画面响应时间：≤3s

3、实习仿真平台跟现场一次设备操作基本一致，真实感临场感强；是搭建教学理论与教学实践的桥梁；加深学生对实物设备的结构、功能、原理了解、对知识点的掌握；建设仿真直观，融合了教学内容真实案例与授课实训的项目结合，具有良好的实践功能，在培训学生操作技能、体现专业教育 “***上岗”的办学思想上也具有很好的教学示范作用。
