1、规格：1：20；

2、功能：1000MW机组模拟设备配套仿真软件界面进行仿真演示，达到实训目的..

3、电源：220V.50Hz

4、内容：火力发电模拟演示仿真实训；多媒体演示；动态演示设备画面流程，PLC视频教程，素材播放，模拟软件与火电厂立体演示模拟设备配套教学培训。

5、依托专业课程：实训设备主要用于《热力发电厂》、《动力设备与系统》、《火电厂集控运行》、《锅炉原理》、《汽轮机原理》、《泵与风机》、《电厂辅助设备》、《能源动力工程》、《电厂脱硫脱销》专业课程教、学、做一体化任务；训练学生从事电厂热能动力设备工程设计、制造、安装、运行、维护及检修的基本技能。

6、简要说明：

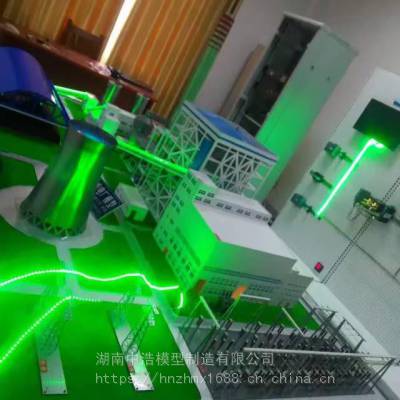

1000MW超临界火力发动态演示仿真模拟设备及软件操作界面自动控制演示；电厂模拟设备及软件系统构成：

（1）汽水系统，由锅炉、汽轮机、凝汽器、水泵、加热器及其管路组成；配合软件界面；

（2）燃料、燃烧系统，包括：输煤系统、制粉系统、烟风系统和除灰除尘系统；配合软件界面；

（3）其它辅助热力系统；配合软件界面；

（4）电气系统；配合软件界面；

1）汽水系统流程：给水→锅炉→过热蒸汽→汽轮机→凝汽器→给水泵→给水送入锅炉。

2）输煤及燃运系统：运输→卸煤装置→煤场→碎煤机→皮带→原煤仓；

3）制粉系统：原煤仓→给煤机→磨煤机→粗粉分离器→细粉分离器→煤粉仓→给粉机→燃烧器→炉膛；

4）风系统：吸风口→冷风道→送风机→暖风器→空预器→热风道→磨煤机→粗分器→细分器→排粉机→燃烧器→炉膛；

5）烟系统：炉膛→屏过→对流过热器→省煤器→空预器→除尘器脱硫→引风机→烟囱→大气。

6）灰渣系统：（炉渣）炉膛冷灰斗→除渣装置→冲灰沟→灰渣泵→输灰管→灰场。

7）电气系统：发电机→变压器→隔离开关→断路器→电流互感器→电网。

7、质保、安装培训、资质：

1)质保三年，现场培训设备使用方法、设备使用的注意事项，提供相关技术资料与文件。

2)厂家具有相应设备的生产经营范围、独立法人地位的企业公司，应具有***9000质量体系认证、节能环保企业信用认证、质量信誉等级证书等资质。
