600MW超临界循环流化床机组电厂仿真演示平台应用于《热力发电厂、汽轮机设备系统、锅炉设备系统、泵与风机、热力设备安装、火电厂认识实习》等课程教学；适用于“全国能源动力设计大赛”“全国大学生节能减排科技竞赛” 科技创新设计；服务于教学改革及专业综合改革的教学方式，以实践问题为导向的反转课堂,适时调整优化专业结构增强人才培养与社会发展适应性提供人才支撑。

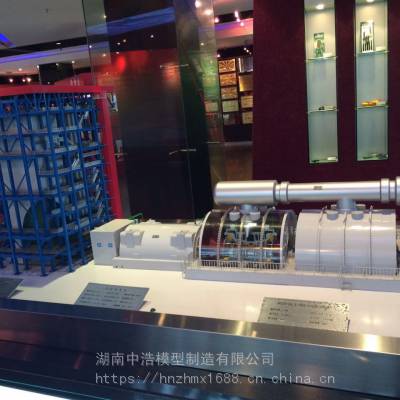

教学平台仿真模拟600MW超临界循环流化床机组电厂系统，微缩还原电厂机组设备运行工艺设计场景；集演示运行、数据采集，模拟发电运行功能；机组布局多处测点位置安装仪表、传感器通过信号反馈来表示当前选择的工作导向，便于学生学习和教师讲解，开设多个实验实训教学项目。

一、演示平台规格型号

1、规格：4000×2000×1800mm；

2、材质：PMMA、PVC、ABS板（棒）材、H/L型仿金属等主要构件、主体支架、微型电机、受力构件、传动装置、金属构件，各部件均按实物颜色进口烤漆，电气元件构架采用H、L型PVC仿金属构架；传动为金属构件；电气控制原件：集成电路板,JZX-22F继电器，36/24V变压器，3.4mm3L10流水灯条及控制器，50×50线槽，S145/12V、S350/24V开关电源，24VΦ22MM减速电机。

二、演示平台模块内容及参数

1、实验室文化建设

(1)板面规格：1200×800mm；

(2)内容说明：主要用于实验室文化建设，悬挂实训室四周墙壁营造良好的火力发电文化氛围，增强学生对600MW超临界循环流化床电厂的宏观认认知。

2、600MW超临界流化床锅炉系统模块

锅炉型号DG1900t/h, 超临界直流炉，锅炉形式为单炉膛、H型布置、平衡通风、固态排渣、一次中间再热、循环流化床燃烧方式。锅炉整体呈左右对称布置，支吊在锅炉钢架上；模块包括锅炉本体，锅炉汽水系统，制粉系统，燃烧系统；

3、600MW超临界汽轮机模块

汽轮机型号为东汽N600—24.2/566/566型超临界、一次中间再热、冲动式、单轴、三缸四排汽凝汽式汽轮机；

(1)汽轮机本体结构；

(2)汽轮机运行测试内容

①静音压缩机供气实际做功运行；

②凝结系统回路真实过水演示

4、600MW汽轮发电机模块

600MW汽轮发电机型号为QFSN-600-2型

①100-200w三相36VAC发电机1台；

②SBK德力西控制变压器1台；

5、机组测点仪表设备

测点仪表：800W-30L静音压缩机1台；501数显恒温水浴槽1台；90W水泵2台；加湿器2台，声光报警器4台，V2A102-03电控调节阀2台；电磁阀6台；2.5MP压力传感器2台；温度传感器2台；流量传感器2台；转速计1台；转速测量器1台，三相36VAC发电机1台，液位计2台，智能电表2台，德力西变压器1台，24VDC继电器40个.

6、机组运行控制系统

(1)多媒体讲台：1150×700×1000mm；材质1.5mm和1.2mm冷轧钢板；显示器窗口6-10mm厚钢化玻璃，中控及键盘鼠标开启滑盖设计；

(2)控制柜：三菱PLC，FX3U-128MT/ES-A、FX2N-16MT-001；

(3)实训平台控制系统计算机1台。
